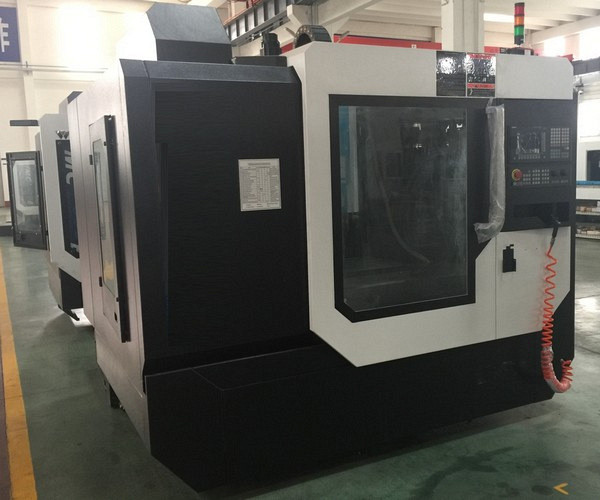

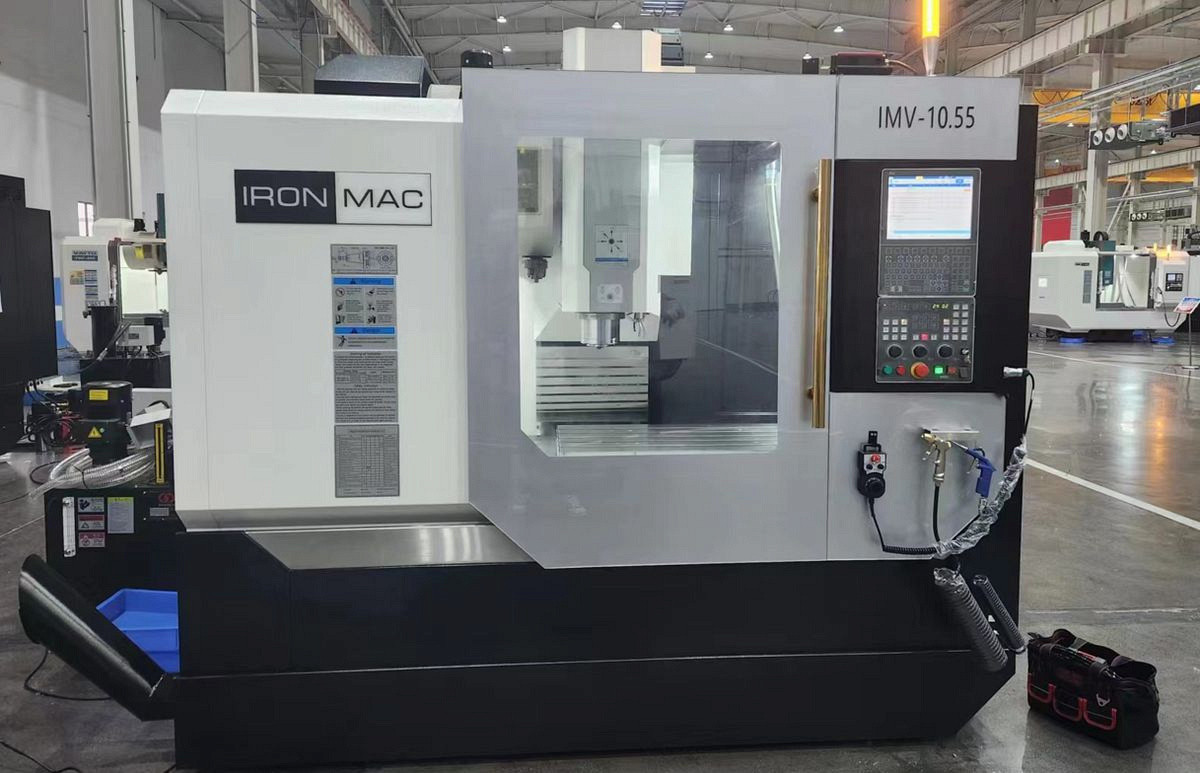

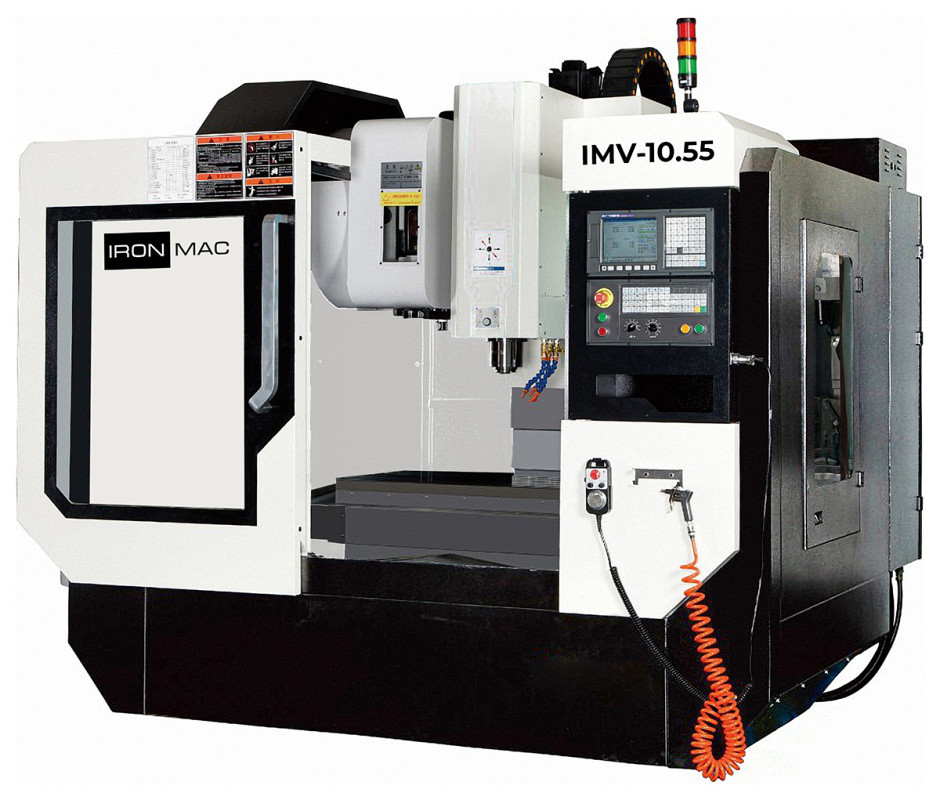

Фрезерные обрабатывающие центры IRONMAC серии IMV IMV-10.55 / IMV-12.60 / IMV-13.60

Описание

Фрезерные обрабатывающие центры IRONMAC серии IMV IMV-10.55 / IMV-12.60 / IMV-13.60

Фрезерные вертикальные обрабатывающие центры IRONMAC серии IMV предназначены для высокоточной и стабильной обработки деталей из стали, чугуна и цветных металлов в условиях серийного и мелкосерийного производства.

Станки оснащены роликовыми направляющими качения, мощным шпинделем и современной системой ЧПУ, что обеспечивает высокую жёсткость конструкции, точность обработки и надёжную работу при длительных нагрузках.

---

Основные характеристики

• Тип направляющих: качения (роликовые)

• Размер рабочего стола:

  • 1000 × 550 мм

  • 1200 × 600 мм

• Мощность шпинделя: 15 / 22,5 кВт

• Частота вращения шпинделя: до 10 000 / 12 000 об/мин

• Масса станка: 5000 / 6000 кг

---

Конструкция станины

Станина и основные элементы конструкции изготовлены из модифицированного чугуна Meehanite с последующим старением.

Y-образная конструкция колонны обеспечивает повышенную жёсткость, эффективное гашение вибраций и стабильность геометрии при длительной эксплуатации.

---

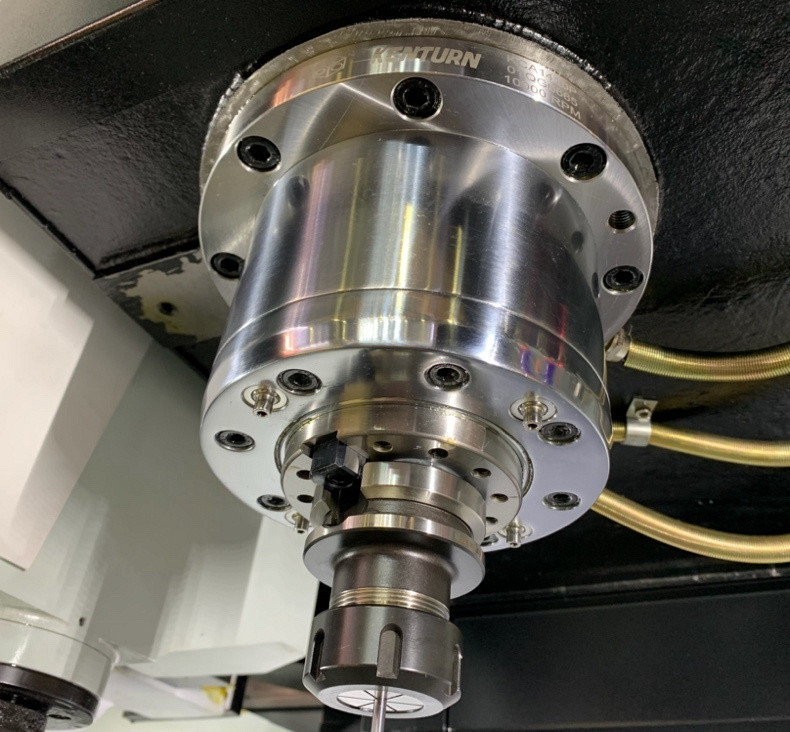

Шпиндельный узел

В базовой комплектации применяются шпиндели KENTURN (Тайвань):

• Конус: BT40 (опционально BT50)

• Тип привода: ременной / прямой

• Высокая статическая и динамическая жёсткость

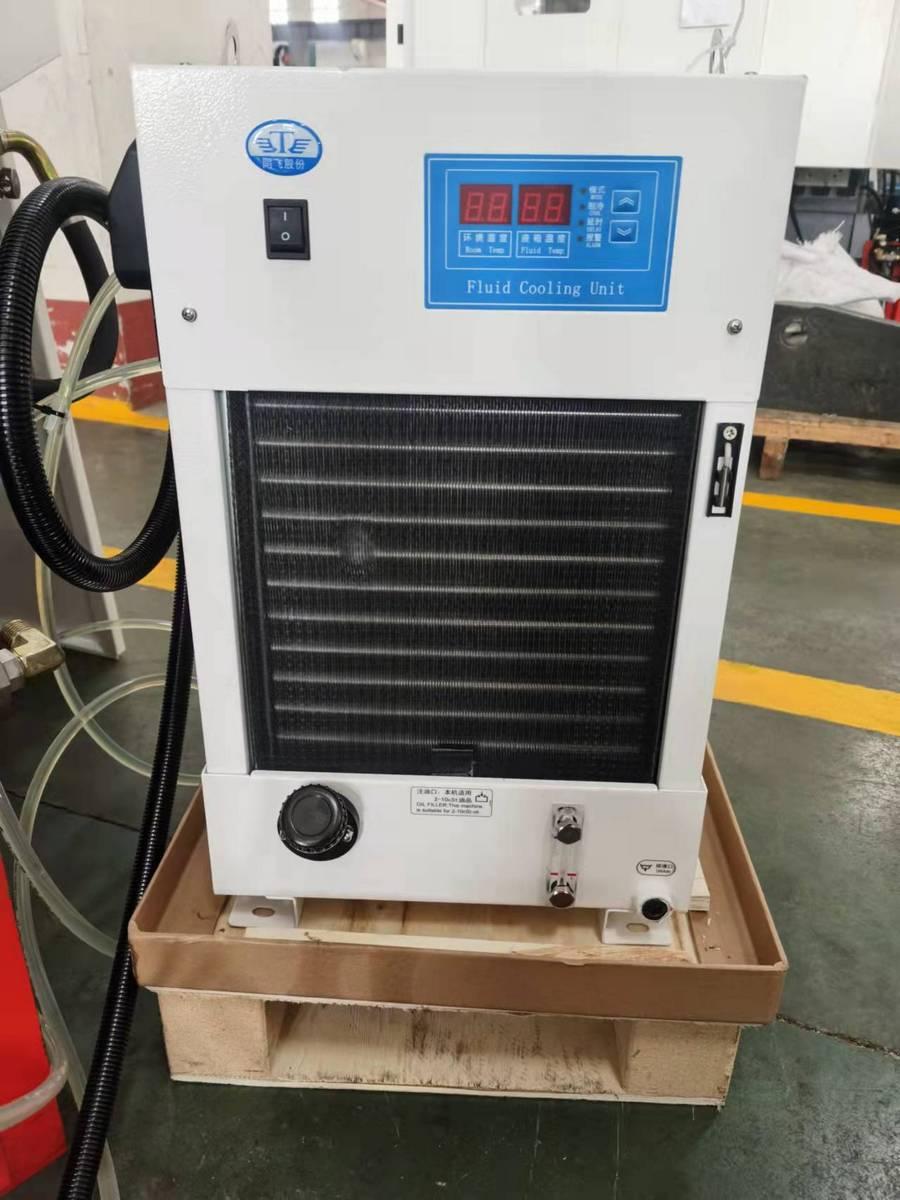

Шпиндель оснащён системой масляного охлаждения, что позволяет:

• снизить тепловые деформации;

• повысить стабильность обработки;

• обеспечить низкий уровень шума и вибраций.

---

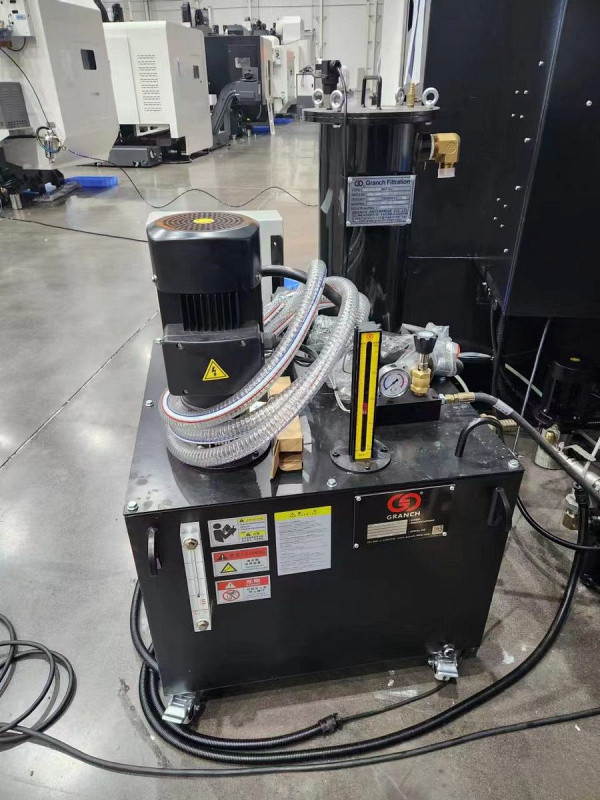

Система подачи СОЖ

Станки оснащены системой подачи СОЖ через шпиндель под давлением 20 бар, что позволяет:

• повысить качество обработки;

• увеличить глубину резания;

• продлить срок службы инструмента.

---

Инструментальный магазин

• Тип: манипуляторный

• Вместимость: 24 инструмента

• Производители компонентов: OKADA / AIMACH / Fangguan

• Время смены инструмента: 2–3 секунды

---

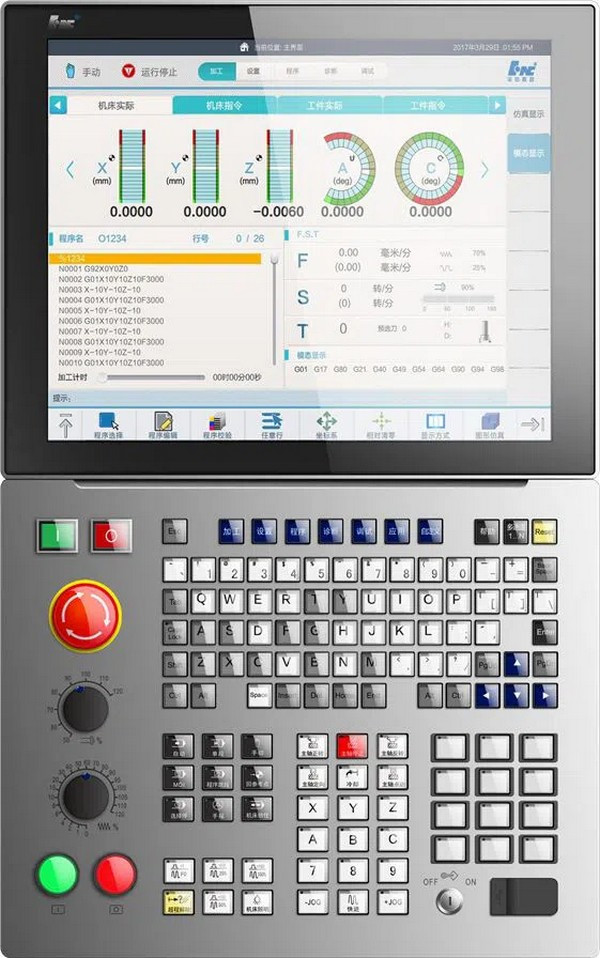

Система ЧПУ

Станки оснащаются системой числового программного управления HNC-818D.

Функциональные возможности:

• поддержка до 5 осей подачи;

• контроль поломки инструмента;

• интеллектуальное управление ресурсом инструмента;

• компенсация тепловых и шаговых погрешностей;

• высокоскоростное и высокоточное управление.

---

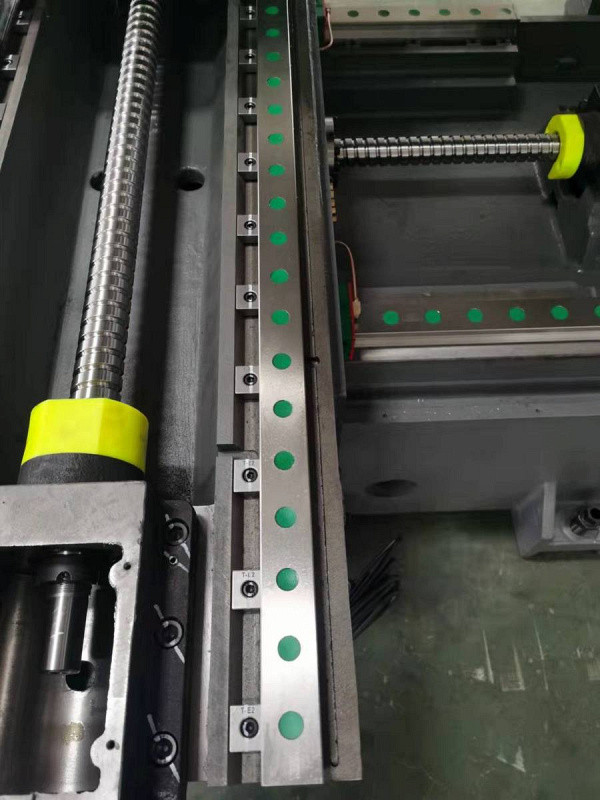

Приводы и направляющие

• ШВП: HIWIN (Тайвань) / THK (Япония) с предварительным натяжением

• Подшипники ходовых винтов: HANCHI (Япония)

• Электрокомпоненты: Schneider Electric (Франция)

Данная конфигурация обеспечивает плавное перемещение осей, высокую точность позиционирования и надёжность при работе с высокой нагрузкой.

---

Применение

Фрезерные центры IRONMAC серии IMV подходят для:

• механических и машиностроительных производств;

• инструментальных цехов;

• предприятий серийного и мелкосерийного производства.

---

Преимущества серии IMV

• жёсткая цельнолитая конструкция;

• высокая точность и повторяемость;

• современная система ЧПУ;

• возможность выполнения нескольких операций за одну установку;

• надёжные комплектующие мировых производителей.
