Описание

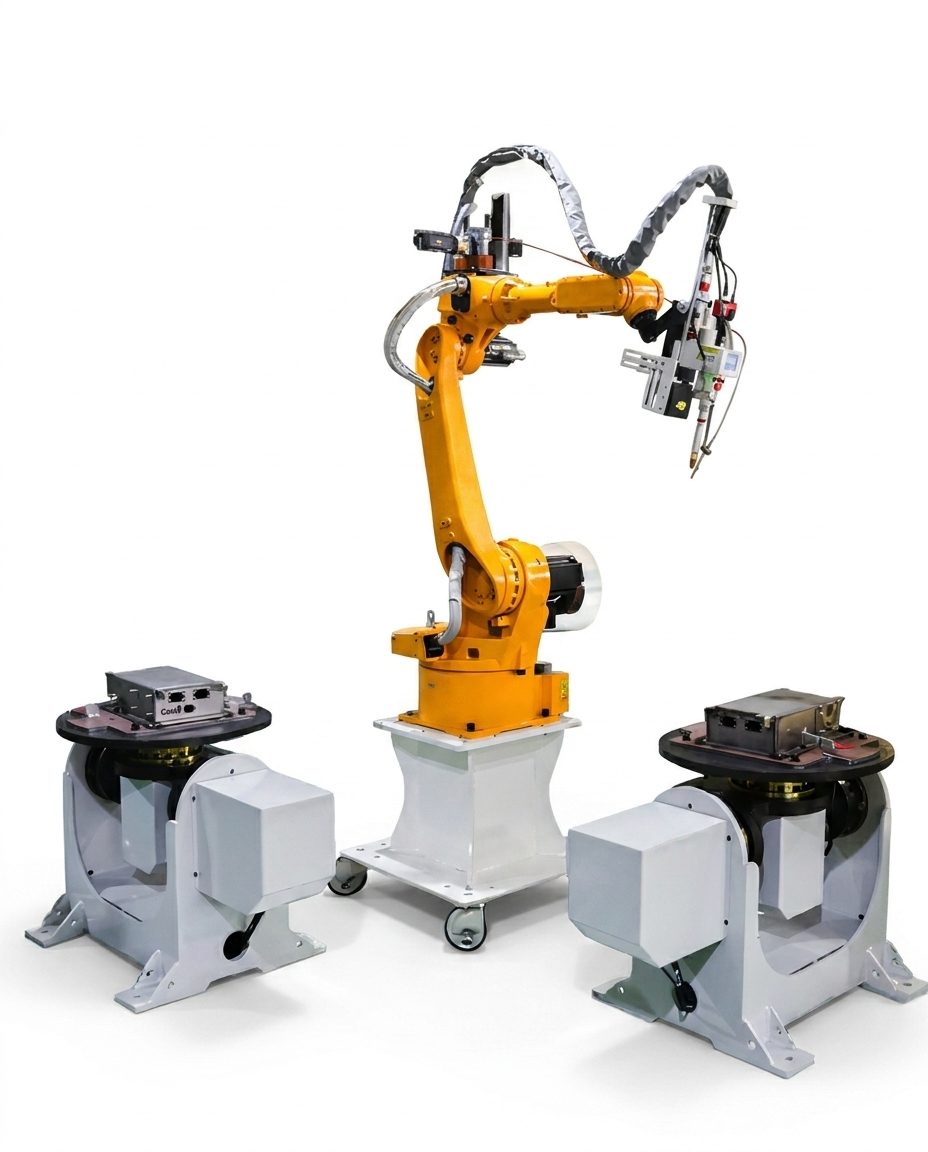

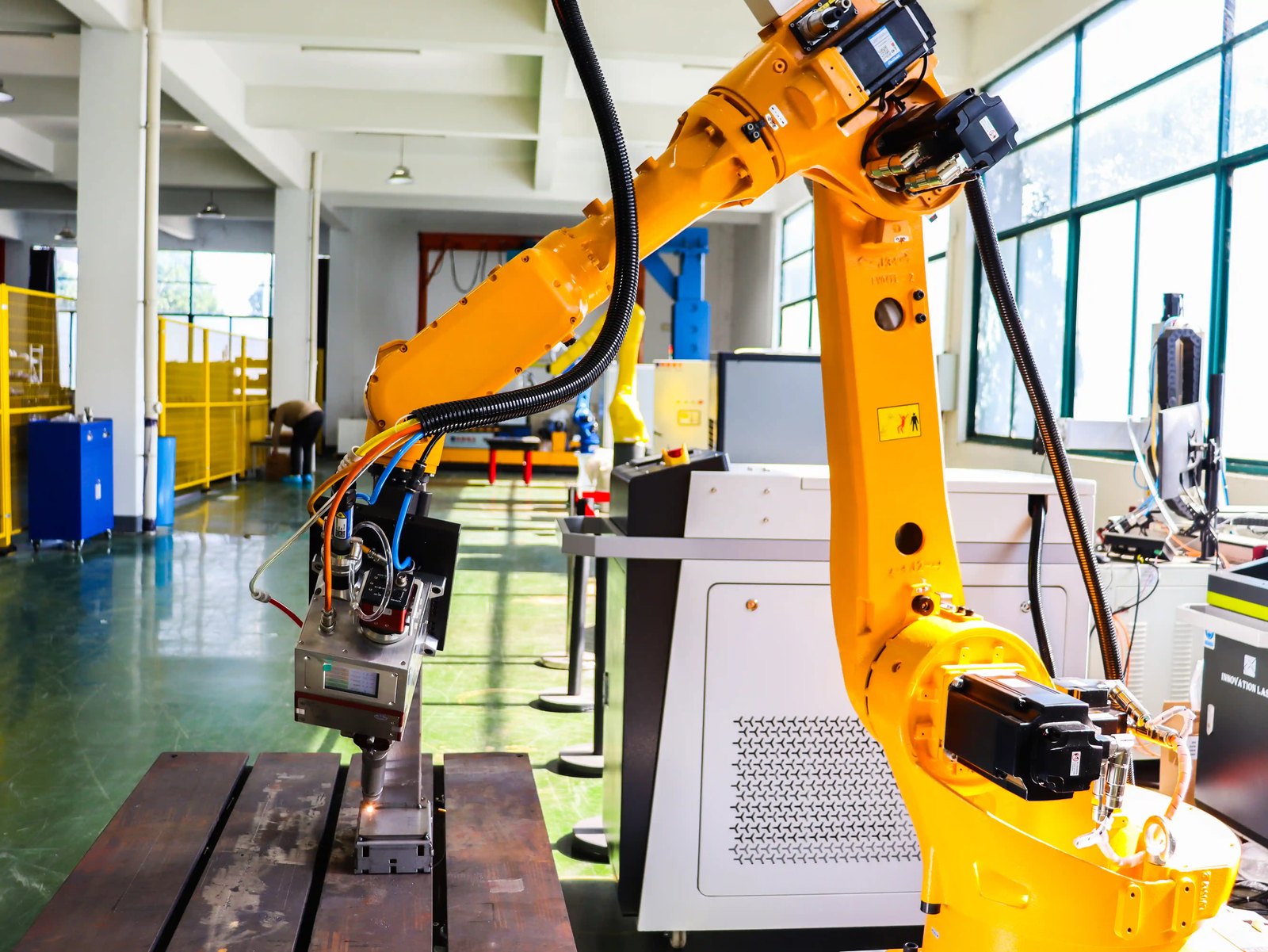

Промышленный робот лазерной сварки TrueSyn на базе манипулятора ER20-1745. Оптимизированная механика и сервоуправление обеспечивают минимальную вибрацию и высокую точность пути — стабильные качественные швы и рост производительности. Поставляем «под ключ»: от подбора решения до установки, обучения и сервиса.
Состав системы
- Источник: оптоволоконные лазеры Raycus, Max, TRUMPF или IPG — подбираем под задачу
- Робот: ER20-1745 — высокая точность и повторяемость, оптимизированная механика и сервоуправление
- Сварочная головка TrueSyn: модуль колебания (Wobble), CCD-камера и машинное зрение, лазерный указатель для точного вывода фокуса
- Чиллер: промышленное охлаждение для стабильной непрерывной работы
Возможности
- Индивидуальная оснастка и приспособления под задачу заказчика
- Источник лазера 2000 / 3000 / 6000 / 12000 Вт (опционально)
- Глубина сварки до 12 мм
- Защитный кожух от лазерного излучения
- Работаем с ведущими марками роботов — Yaskawa, ABB, FANUC
- Питание: 380 В, 50/60 Гц
Ниже — таблица переведённая на русский язык. Если нужно — могу сохранить в формате Excel или Word и прислать файл.
| Параметр | CX‑CS2000 | CX‑CS3000 | CX‑CS6000 | CX‑CS12000 |
|---|---|---|---|---|
| Максимальная мощность лазера (Вт) | 2000 | 3000 | 6000 | 12000 |
| Рабочая среда лазера | Волоконная, легированная редкоземельными элементами | Волоконная, легированная редкоземельными элементами | Волоконная, легированная редкоземельными элементами | Волоконная, легированная редкоземельными элементами |
| Длина волны (нм) | 1070 ± 10 | 1070 ± 10 | 1070 ± 10 | 1070 ± 10 |
| Количество оптических выходов | 1 выход | 1 выход | 1 выход | 1 выход |
| Глубина сварки (мм) | 0,2–3 | 0,2–4 | 0,2–6 | 0,2–12 |
| Мощность установки (кВт) | 6 | 9 | 18 | 36 |
| Входное напряжение | 220 В | 380 В | 380 В | 380 В |
| Режим охлаждения | Водяное охлаждение | Водяное охлаждение | Водяное охлаждение | Водяное охлаждение |
| Тип оптического разъёма / волокна | QBH | QBH | QBH | QD |
| Длина волокна (м) | 10 / 15 | 10 / 15 | 15 | 15 |
| Диаметр волокна (мкм) | 50 мкм | 50 мкм | 50 / 75 мкм | 100 мкм |
Примечание: QBH и QD — обозначения типов оптических разъёмов/коннекторов.
