Описание

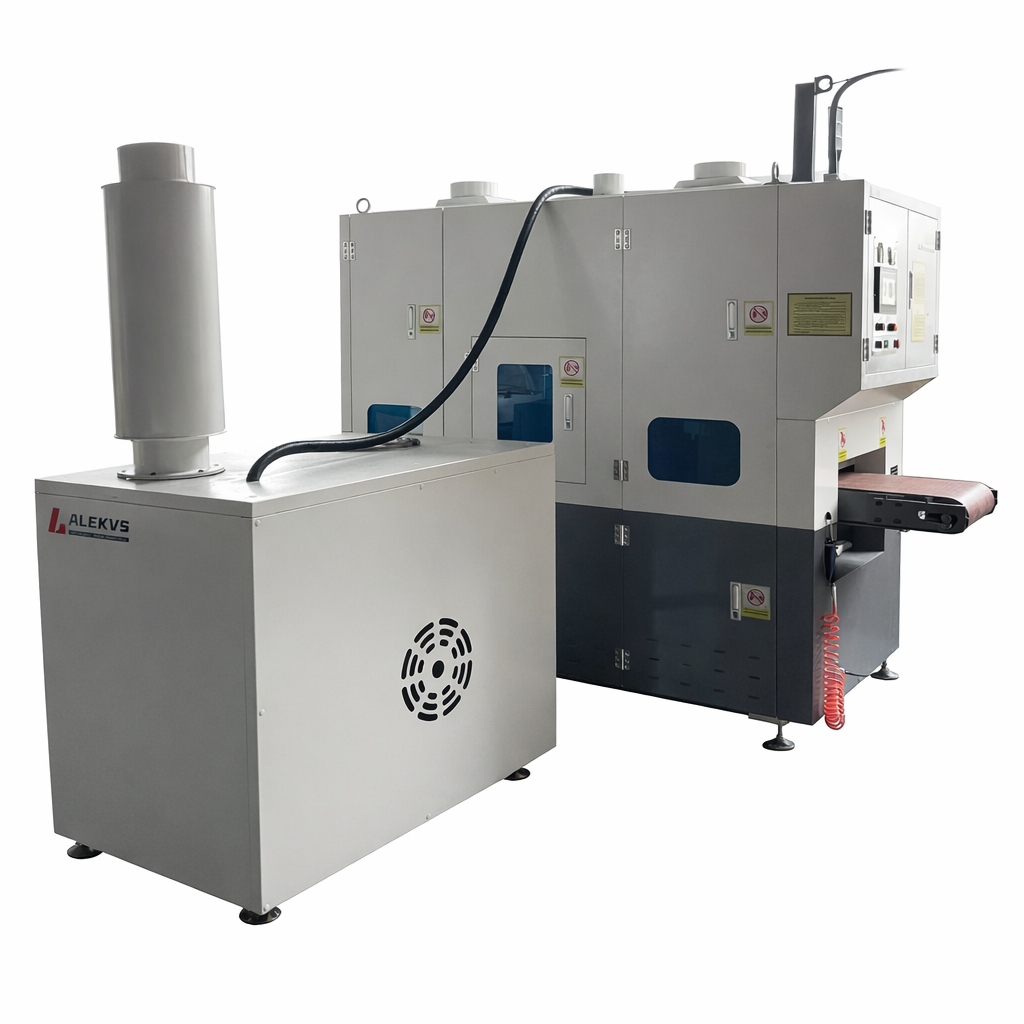

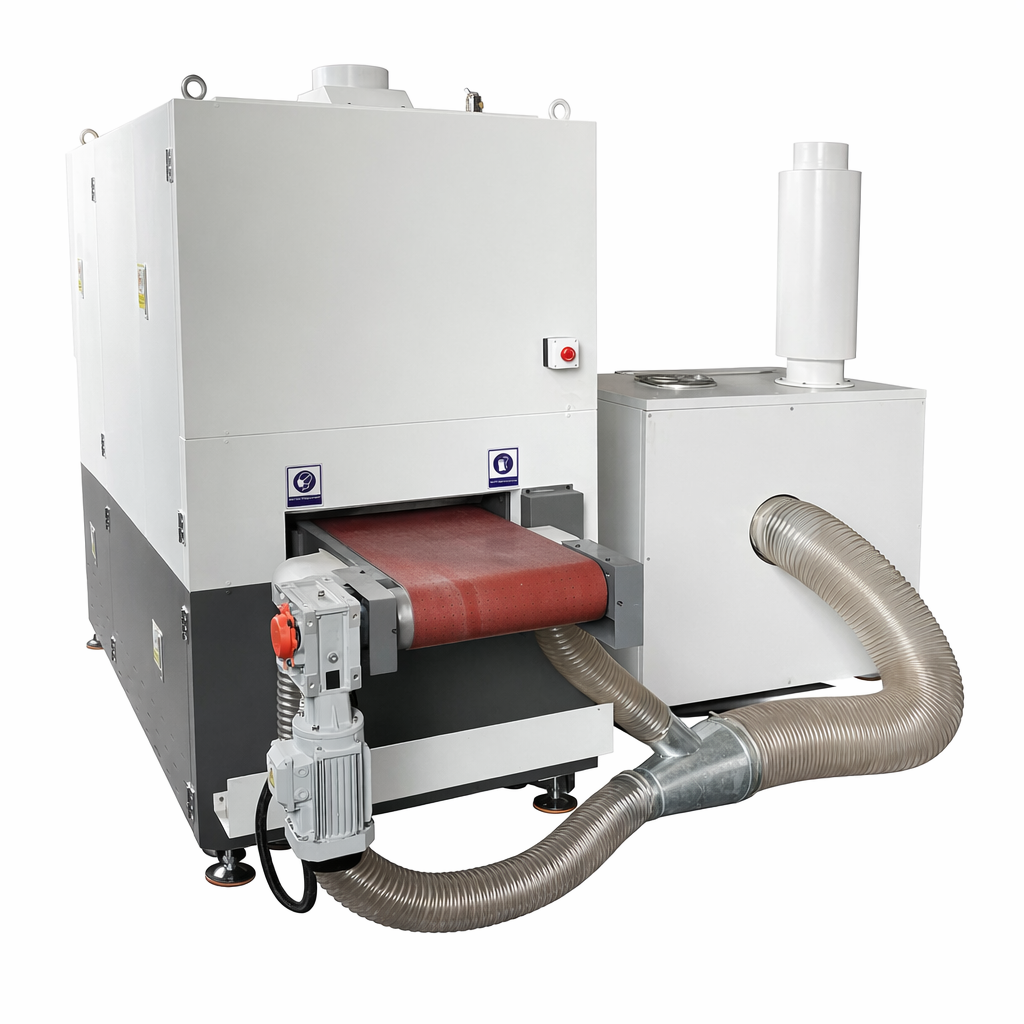

Шлифовальный станок для зачистки металлических заготовок K‑450RRS с роликовыми

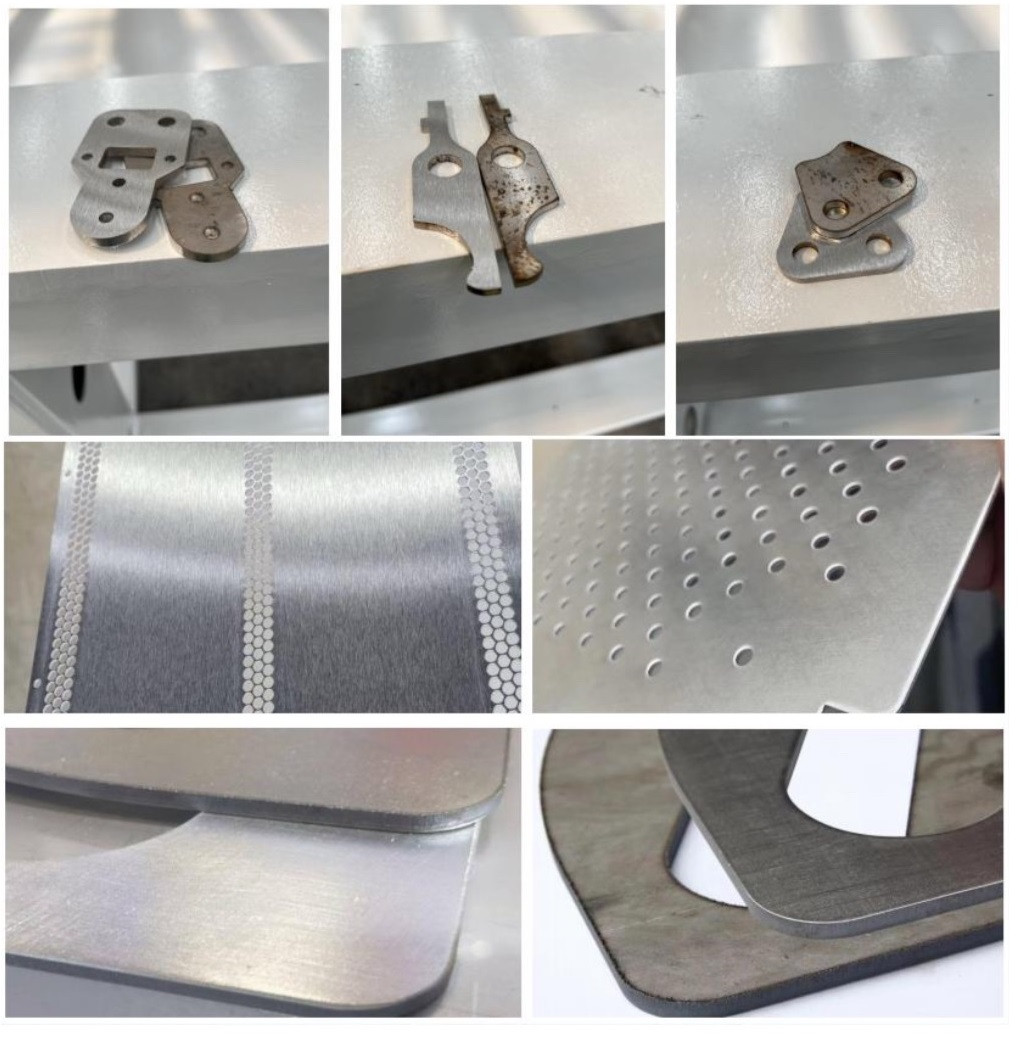

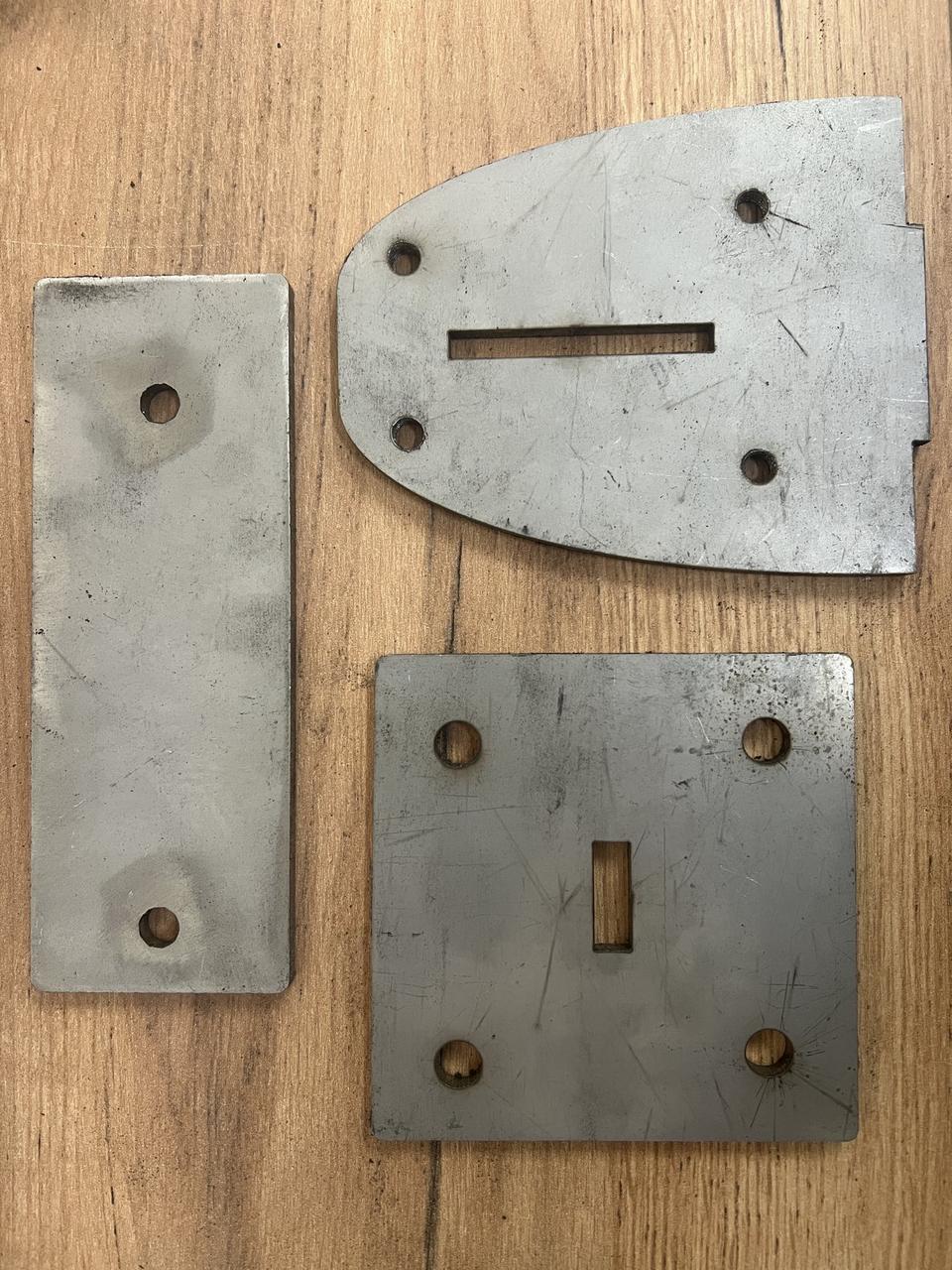

щётками и автоматической компенсацией износа, 450 мм (на складе в РБ) идеален для снятия заусенцев, грата, окалин после лазерной резки.
Конструкция и описание оборудования

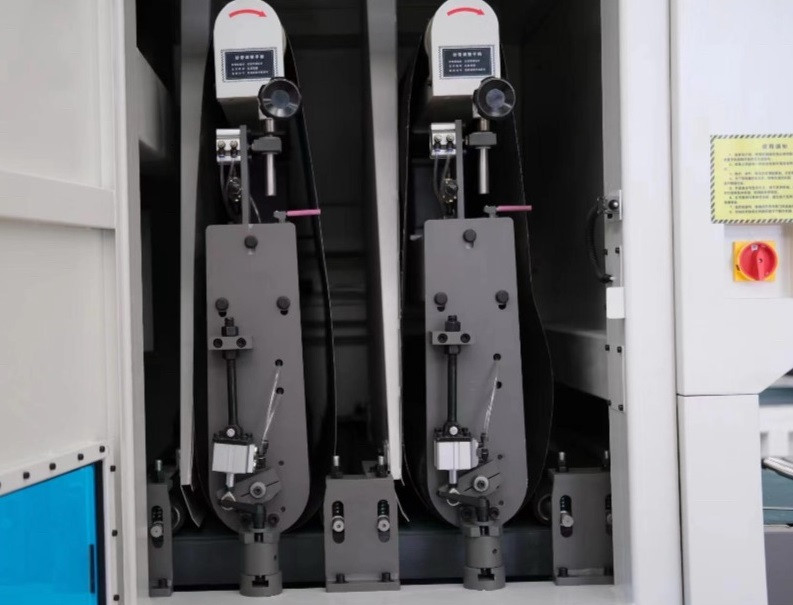

- Внешний вид: два первых шлифовальных узла, третий шлифовальный узел для обработки углов ;
- Широкополосная шлифовка: автоматическая коррекция отклонения ремня, аварийное торможение при разрыве ремня, отключение при открытии дверки.

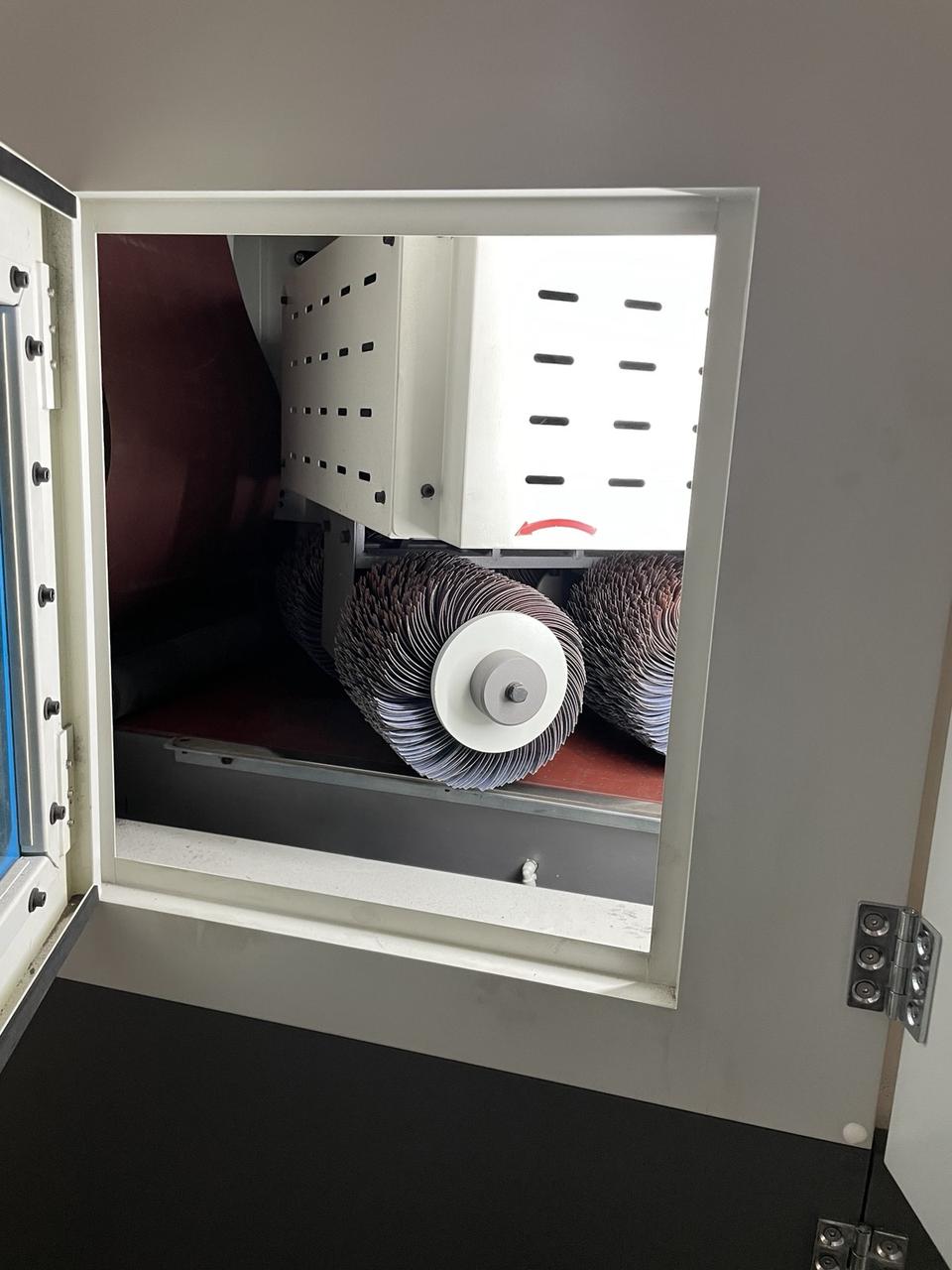

- Трёхсторонняя обработка роликами: 4 роликовые щётки (2 с прямым и 2 с обратным вращением) обеспечивают равномерную обработку по всему периметру без «мертвых зон».
- Автоматическая компенсация износа: машина самостоятельно подстраивает величину компенсации в зависимости от времени эксплуатации расходных материалов.
- Вакуумная платформа: гарантирует надежный захват мелких заготовок и обеспечивает стабильное качество обработки.
- Максимальная ширина обработки: 450 мм
- Толщина обрабатываемой заготовки: 0,8–80 мм
- Минимальная длина заготовки: 50×50 мм
- Скорость подачи: 1–5 м/мин (регулируется частотным преобразователем)
- Скорость вращения роликов: 10–30 об/мин (регулируется частотным преобразователем)
- Скорость шлифовального ремня: 300–1000 об/мин (регулируется частотным преобразователем)
- Комплект роликовых щёток: 2 комплекта (4 шт.)
- Количество шлифовальных станций: 2
- Размер роликовой щётки: Ø250×200×25 мм
- Размер шлифовального ремня: 460×1710 мм
- Общая мощность: около 17 кВт
Основные элементы и комплектующие
|
Компонент |
Бренд |
|
Мотор для шлифовальной рамы |
Huarui |
|
Мотор подъёма |
Taiwan Sanji (серводвигатель) |
|
Мотор редуктора вращения роликовой щётки |
Huarui |
|
Мотор подачи |
Jinwanshun (редуктор) |
|
Инвертор |
Taiwan Sanji |
|
Соленоидный клапан |
Taiwan AirTac |
|
Кнопка управления |
Delixi |
|
Система управления |
Delta PLC |
|
Сенсорный экран |
Delta |
|
Фотоэлектрический датчик коррекции отклонения шлифовальной ленты |
FDCR |
|
Основной подшипник |
TR |
|
Электрические комплектующие |
Delixi |
функционал

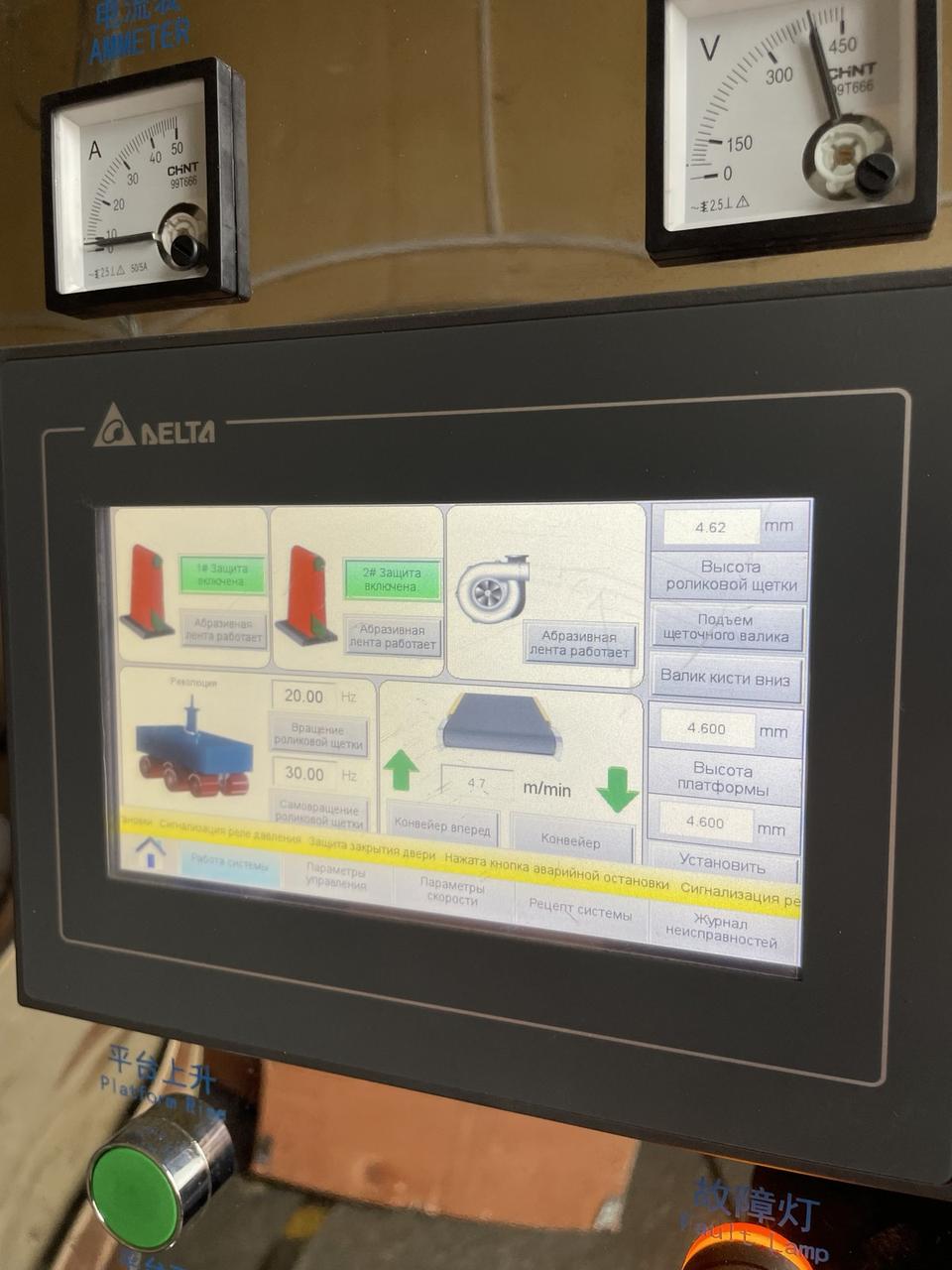

✔ Быстрая настройка подачи и скоростей через сенсорный экран
✔ Автоматическое центрирование ремня

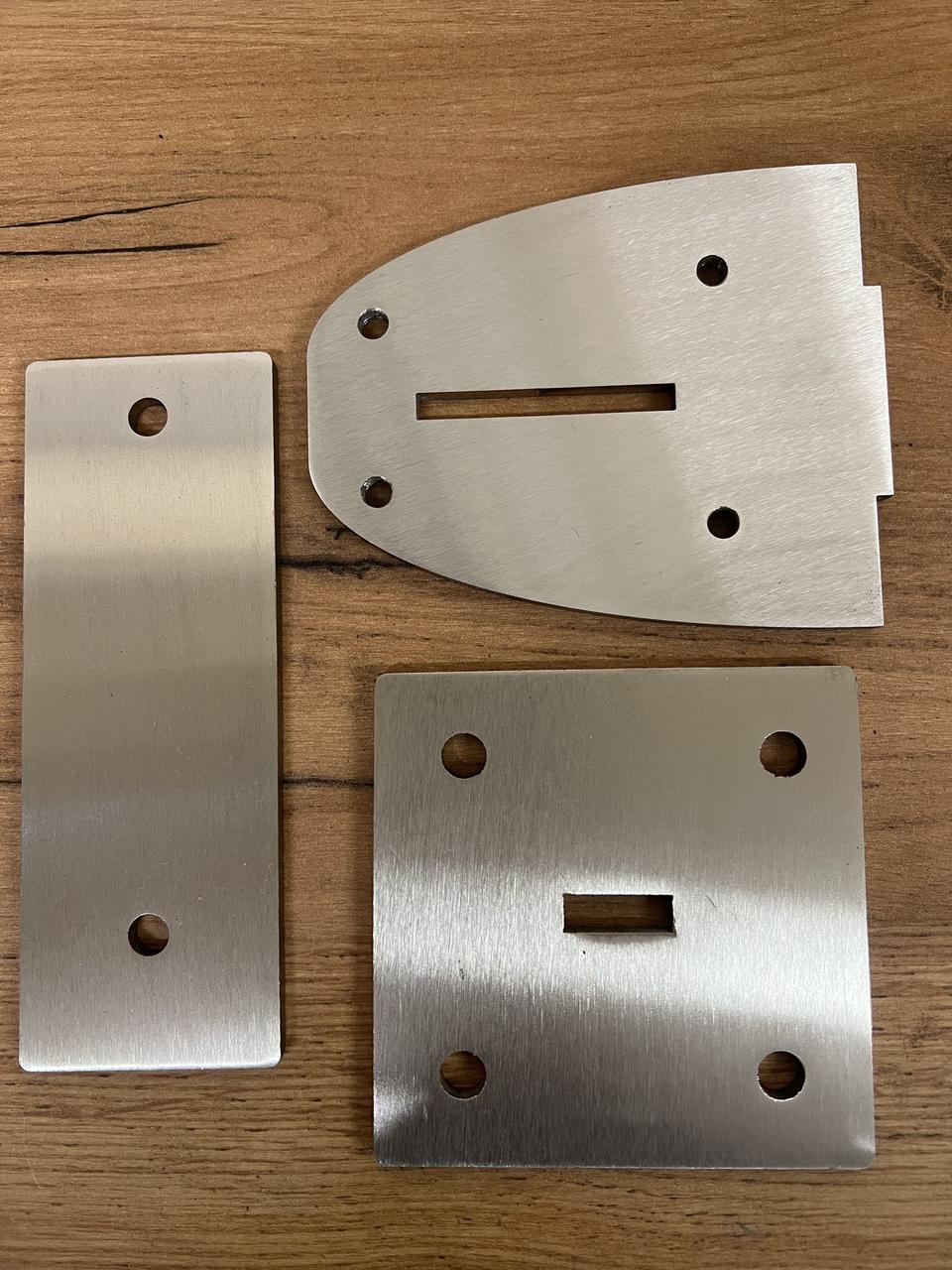

✔ Стабильное качество поверхности без полос и дефектов
✔ Удобная работа с мелкими и средними заготовками
✔ Защищённое управление (экраны, PLC, аварийное выключение)
Серьёзный производственный широкополосный шлифовальный станок, который по параметрам сопоставим с аналогами из Европы с рабочей шириной 450 мм. Это промышленный с ЧПУ‑узлами управления — пригоден для металлических заготовок, мебельных цехов.
