Станок для заточки инструмента ON-800

Описание

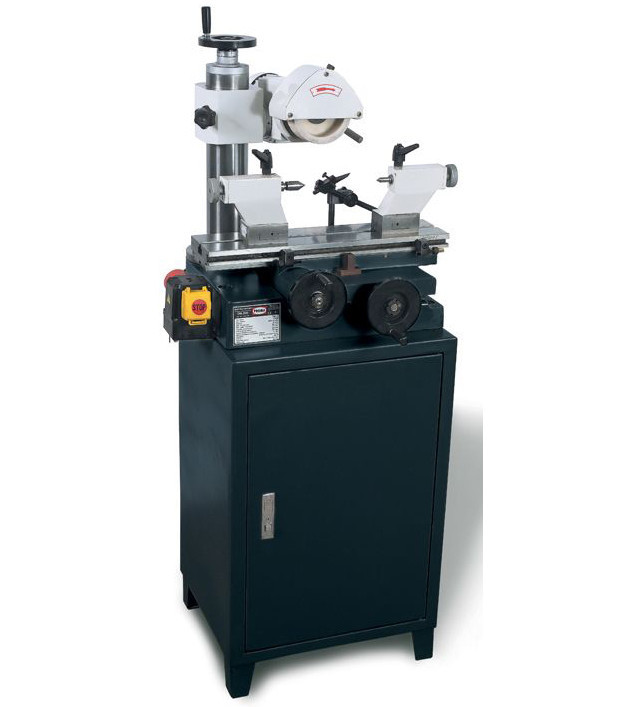

Универсальный заточной станок PROMA ON-800

Станок ON-800 предназначен для заточки инструментов, их цилиндрических и торцевых поверхностей (сверл, фрез, резцов с цилиндрическим и прямоугольным хвостовиком). Этот станок входит в линейку станков для заточки инструментов PROMA и широко используется в инструментальных и ремонтных мастерских, а также на малых и средних производственных предприятиях.



PROMA ON-800 — это универсальный профессиональный станок, предназначенный для заточки режущего инструмента: сверл, фрез, резцов с цилиндрическим, коническим и прямоугольным хвостовиком.

Благодаря продуманной конструкции и высокой точности механизмов, модель уверенно применяется в инструментальных и ремонтных мастерских, а также на небольших и средних производственных предприятиях, где важна стабильная и качественная заточка инструмента.

---

Особенности и преимущества

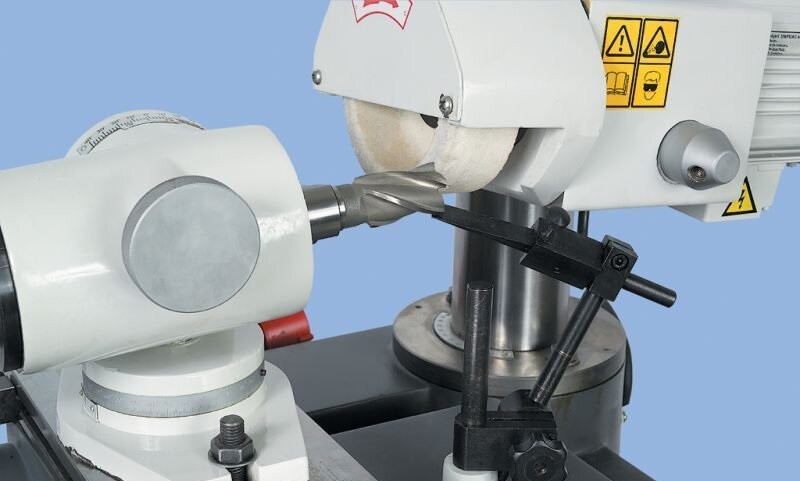

• Универсальность применения. Подходит для заточки цилиндрических и торцовых поверхностей — сверл, фрез и токарных резцов.

• Точная настройка углов. Суппорт с продольным и поперечным перемещением позволяет выставлять инструмент под нужный угол с высокой точностью.

• Жёсткая конструкция. Монолитное основание обеспечивает виброустойчивость, стабильность и долговечность.

• Микроподачи. Точная регулировка поперечного и вертикального перемещения — идеальна для финишной заточки.

• Прямой привод. Асинхронный двигатель работает тихо, с постоянной скоростью даже при нагрузках.

• Полная комплектация. В комплект входят все необходимые приспособления, оправки и абразивные круги для начала работы.

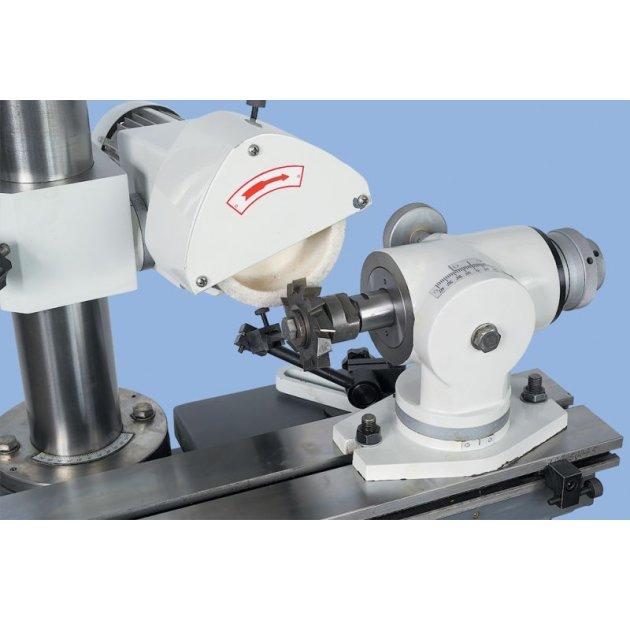

• Расширенный функционал. Возможность заточки боковых спиралей фрез, заточка свёрл и резцов при помощи специальных устройств.

---

Технические характеристики

Параметр	Значение
Напряжение питания	400 В
Мощность привода шпинделя	180 Вт
Мощность дополнительного привода	60 Вт
Обороты шпинделя	2800 об/мин
Обороты дополнительного привода	1400 об/мин
Продольный ход стола	360 мм
Поперечный ход стола	155 мм
Вертикальный ход шлифовальной головки	175 мм
Угол наклона головки	±50°
Угол поворота головки	±40°
Макс. расстояние от стола до оси шпинделя	270 мм
Цена деления лимба поперечной подачи	0,03 мм
Цена деления лимба вертикальной подачи	0,02 мм
Ход пиноли бабки	50 мм
Макс. длина затачиваемого инструмента	100 мм
Макс. диаметр инструмента	200 мм
Макс. диаметр круга	127 мм
Размер стола	535 × 130 мм
Т-паз стола	14 мм
Габариты станка	700 × 750 × 550 мм
Вес	280 кг

---

Комплектация

Станок поставляется полностью готовым к работе и включает:

• Тумбу-шкаф для инструмента;

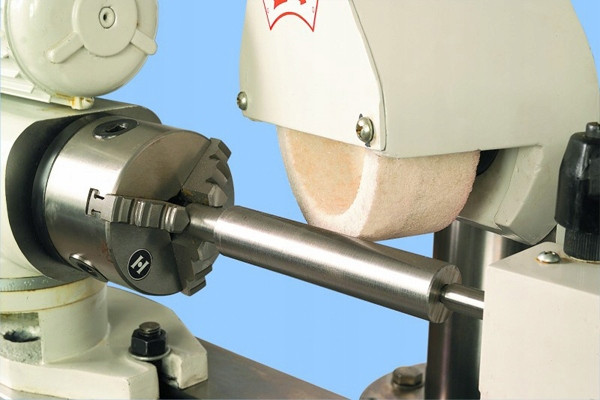

• Патрон 3-кулачковый с обратными кулачками и ключом;

• Комплект заточных кругов (плоский, тарельчатый, конический, алмазный);

• Фланцы и шайбы для установки кругов;

• Центры 60°;

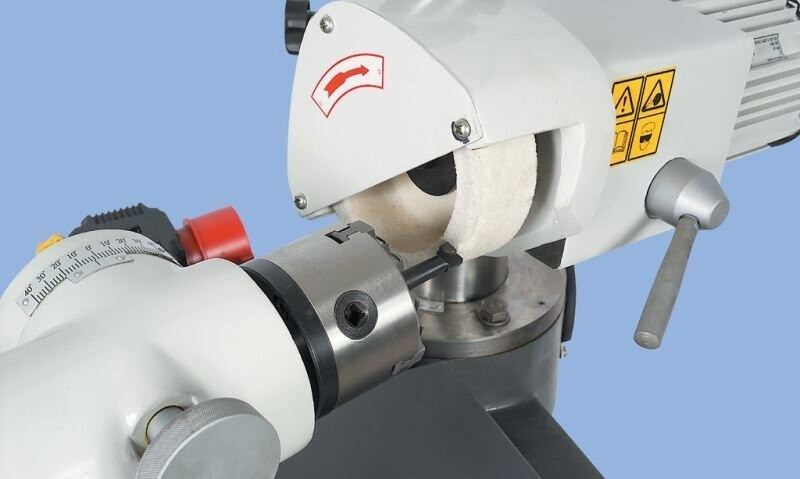

• Приспособление для заточки токарных резцов;

• Оправки с втулками под инструмент Ø16, Ø22, Ø32 мм;

• Опору и универсальное ручное поворотное устройство;

• Поворотное устройство с электроприводом;

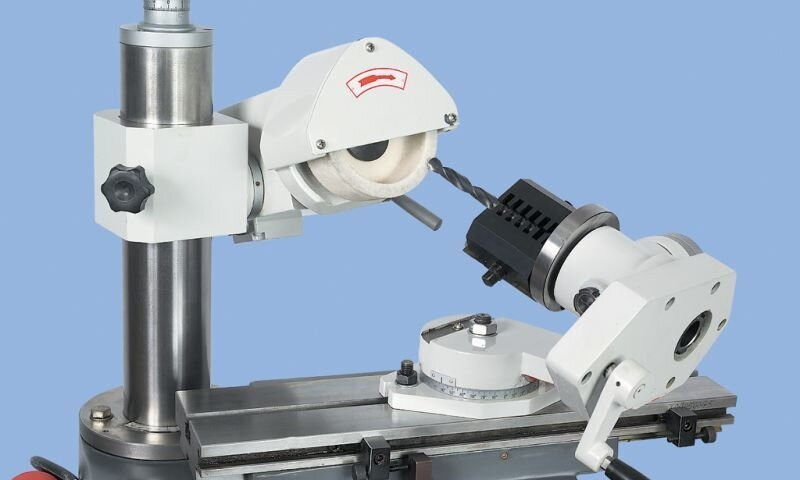

• Приспособление для заточки сверл с линейкой и планкой;

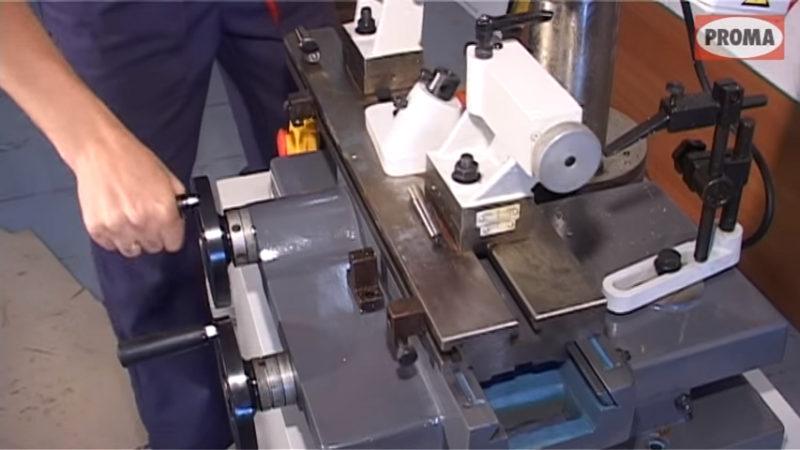

• Набор рычагов продольной подачи;

• Комплект крепежа и кабель питания;

• Набор ключей (рожковые и шестигранные);

• Инструкцию по эксплуатации.

---

Преимущества для вашего производства

✅ Сокращение затрат на аутсорсинг заточки.

✅ Повышение точности и срока службы режущего инструмента.

✅ Простота настройки, стабильная работа и надёжность.

✅ Возможность заточки нескольких типов инструмента в одном станке.

✅ Поддержка и сервисное сопровождение.

---

PROMA ON-800 — надёжное, точное и удобное решение для тех, кто ценит качество заточки и стабильность процесса.

Станок поставляется полностью укомплектованным, не требует доработок и готов к эксплуатации сразу после установки.

Идеальный выбор для инструментальных участков, сервисных мастерских и цехов дерево- и металлообработки.





Основные узлы

1. Ручка для зажатия положения заточного круга по высоте.
2. Маховичёк вертикального перемещения шлифовального диска.
3. Электродвигатель;
4. Кожух шлифовального диска.
5. Ручка зажима угла наклона шлифовального диска;
6. Ручка зажима перемещения пиноли в опорах центров.
7. Регулируемая опора инструмента.
8. Правая и левая опора для затачивания инструмента в центрах.
9. Ограничители продольного перемещения.
10. Основание поперечного перемещения стола.
11. Маховичёк поперечного перемещения стола.
12. Подставка станка.
13. Маховичёк продольного перемещения;
14. Основание станка;
15. Выключатель.
16. Стол.
17. Стойка.
18. Заточной круг.
